Grundvoraussetzung für das Senden von Informationen ist ein Fahrzeugdecoder ab DC07 oder DC08. Die Fahrzeugdecoder der Generation D05, DC04 und älter sind dazu nicht in der Lage.
Der Fahrzeugdecoder sendet über eine Infrarot-LED, welche am MF 5 Anschluss angeschlossen wird.

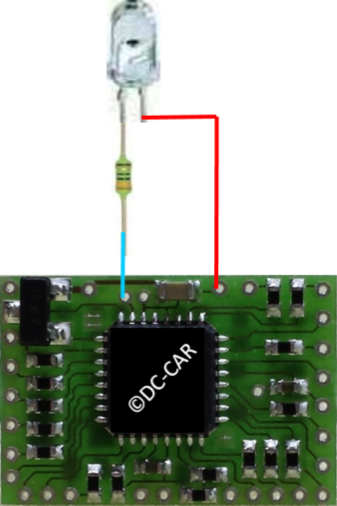

Anschluss DC07
Beim DC07 muss ein Vorwiderstand von ca. 100 Ohm zugefügt werden.

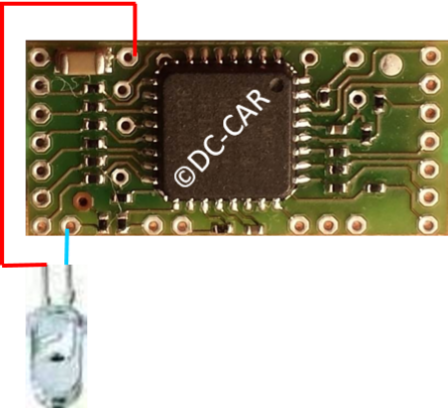

Anschluss DC08
Der DC08 hat den Vorwiderstand bereits auf der Platine. Hier kann die LED direkt angeschlossen werden.
Als Infrarot-LED können Sie die gängigen 0603-IR-LEDs der Abstandsteuerung verwenden.
Folgende Daten werden gesendet:
Fahrzeugnummer
- Fahrzeuggattung
- Status des Blinker links
- Status des Blinker rechts
- Status der Warnblinker
- Status der Frontblitzer
- Status des Akku
