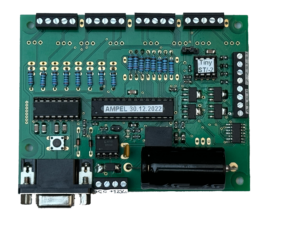

Um den Verkehr an einer Kreuzung zu regeln, werden Ampeln eingesetzt. Der Ampelbaustein steuert dabei nicht nur die Lichtsignalanlagen, sondern auch den Verkehr. Er steuert einerseits die einzelnen Ampeln an und andererseits sendet er ein Stopsignal aus bzw. steuert er die Stopspulen an, damit die Fahrzeuge an den roten Ampeln auch anhalten.
Der Ampeldecoder kann auch zur Ablaufsteuerung benutzt werden. Zum Beispiel werden in Feuerwachen oder Busbahnhöfen vier Fahrzeuge nacheinander freigegeben.
In Verbindung mit dem Servodecoder S4 und dem Schaltervorsatz können nacheinander Servos geschaltet werden.

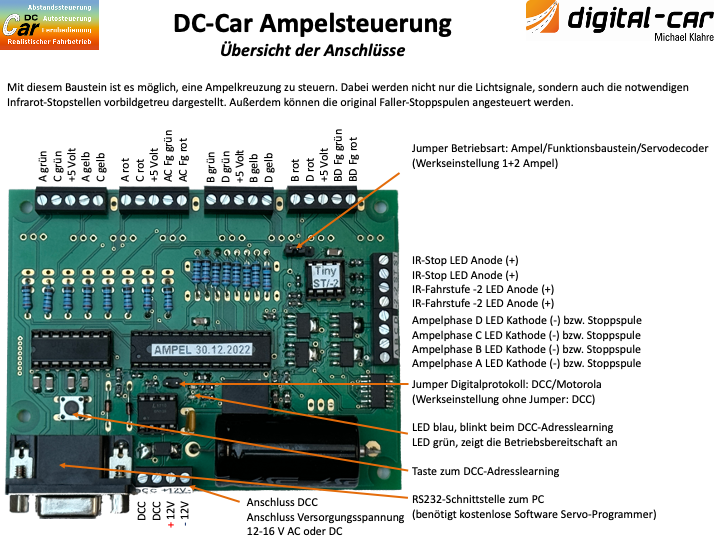

Der Funktionsumfang des Ampeldecoders ist sehr groß. Über die kostenlose Software „Servo-Programmer“ können Sie die einzelnen Parameter des Ampeldecoders individuell einstellen. Dafür verfügt der Baustein eine serielle Schnittelle, mit der Sie den Ampeldecoder mit einem PC verbinden können. Die Software finden Sie im Downloadbereich.
Der Ampeldecoder kann mit einer DCC-Digitalzentrale auch fernbedient werden. Man kann also manuell oder auch programmgesteuert auf die unterschiedlichen Ampelphasen Einfluss nehmen.

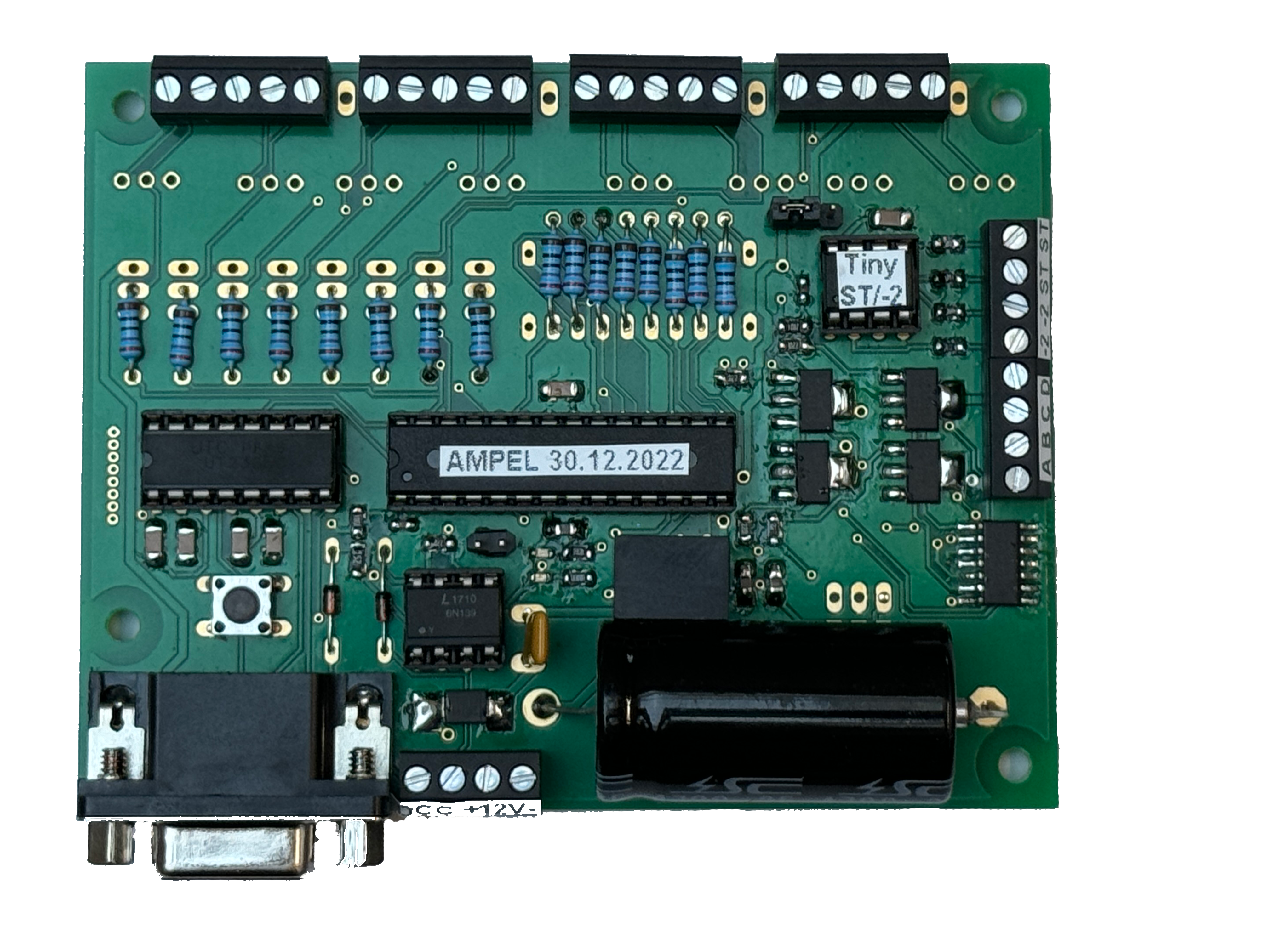

Funktionen des Ampeldecoders ab Firmware Dezember 2022
Zwei-Seiten-Ampelschaltung: einfache Kreuzung
- von den 4 Ampel laufen jeweils die beiden gegenüberliegende Seiten parallel.
Zwei-Seiten-Ampelschaltung: T-Kreuzung, Einmündung
- von drei Seiten laufen zwei Ampeln (Hauptstraße) parallel
- die Einmündung wird extra angesteuert
Drei-Seiten-Ampelschaltung: T-Kreuzung, Einmündung
- alle drei Seiten laufen nacheinander ab
Vier-Seiten-Ampelschaltung: Kreuzung oder lange Baustelle
- alle vier Seiten laufen nach einander ab
Rufampel
- Grün-Anforderung durch einen Sensor, der über einen Schaltervorsatz mit dem Ampeldecoder verbunden ist
Busampel (Tramampel)
- Die Signalfolge kann als Busampel nacheinander schalten.
erweiterte Funktionen:
- Freilauf: einstellbar Österreich rot, rot/gelb, grün, 3 mal grün blinken, gelb, rot
Freilauf abgeschaltet: So kann eine Rufampel realisiert werden.

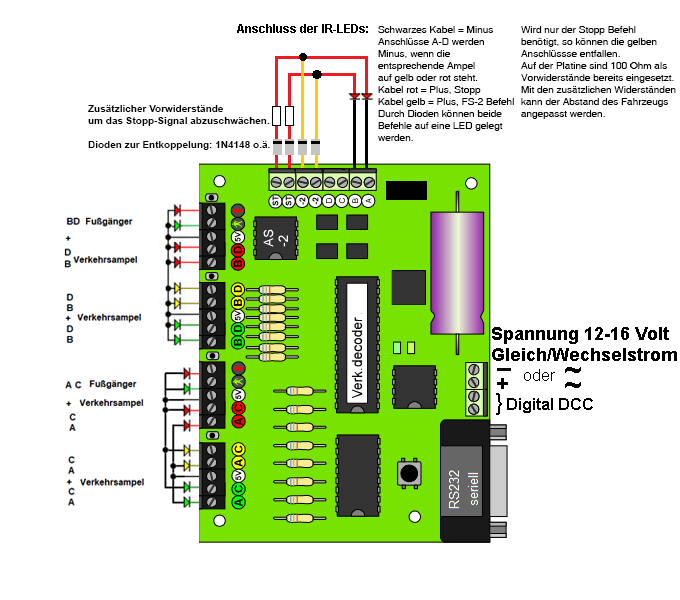

Die anderen Ampel gehen auf rot. - Verkehrssteuerung: Mit zwei IR-Kommandos werden die Fahrzeuge vor einer roten Ampel abgebremst und angehalten. Mit dem „-2“-Kommando verringert das Fahrzeug seine Geschwindigkeit, bis es mit dem „Stop“-Kommando an der Ampel angehalten wird.

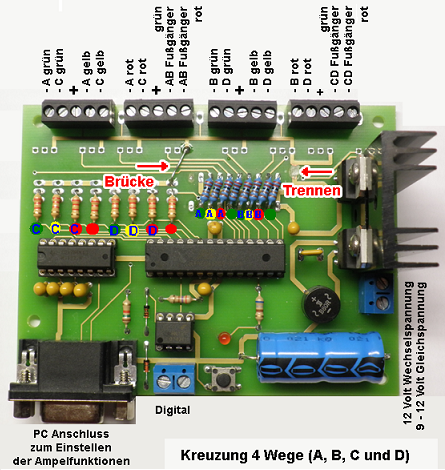

Ampeldecoder bis 2022
Eine ausführliche Anleitung und Beschreibung des alten Ampeldecoders gibt es hier zum Download.
