Der Decoder ist auf einer Platine von 7 x 15 mm in einer Stärke von 0,5mm aufgebaut.
Die Platine wird professionell in einer Leiterplattenfabrik hergestellt und bestückt.
Die aktuelle CV-Liste ist im Downloadbereich zu finden.
Der DC09 löst ab Juni 2023 den DC08 ab.
neue Funktionen:
Lane-Control / Fahrspur-Assistent
- unterstützt bis zu vier Fahrspuren, d. h. Fahrzeuge können sich überholen bzw. mit unterschiedlichen Geschwindigkeiten nebeneinander herfahren, ohne sich zu beeinflussen
erweitertes Akkumanagement
- Das Fahrzeug hält auch bei sinkender Akkuspannung die Geschwindigkeit
weitere Funktion (bereits im DC08 enthalten)
– weiches Beschleunigen und Abbremsen beim Fahrstufenwechsel
– bis zu 2 zusätzliche Multifunktionsanschlüsse (Funktion über CVs definierbar)
– Abstand-LEDs hinten separat ein- und ausschalten
– vorbereitet für aktive Infrarotrückmeldung (meldet Fahrzeuggattung, Fahrzeugnummer, Akkustatus, Status von Blinkern und der Frontblitzer)
– Fahrzeitbegrenzung in Abhängigkeit des eingebauen Akkus, dieser kann via CV´s genau definiert werden
– kostenpflichtiges Upgrade vom DC08 zum DC09 ist bei vorhandener Updatebuchse ohne Decodertausch problemlos ist möglich
– kostenpflichtiges Upgrade vom DC06 zum DC09 ist ohne Decodertausch nicht möglich
Folgende Funktionen sind enthalten, es gibt dazu jedoch keinen Support bzw. Funktionsgarantie mehr:
- umfangreiche Ansteuerungsmöglichkeit eines Servos (z.B.: Wiederholungsbetrieb, freie Positionswahl, Lenkung, 2. Motor usw.)
- Unterstützung des Mikro-Soundmoduls für geschwindigkeitsabhängiges Fahrgeräusch im Automatikbetrieb
Auslieferungs-Varianten:
DC09-I
o geliefert wird eine Platine
o Infrarot-Empfänger ist mit auf der Platine integriert
o Zum Betrieb sind entweder ein externer Spannungswandler oder LiPo-Akku bzw. drei NiCD/NiMH-Zellen notwendig

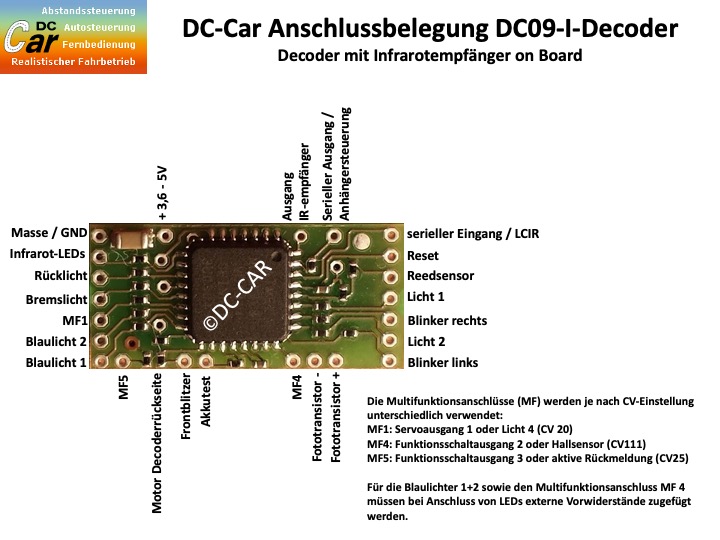

o Anschlussplan DC09-I
Es sind getrennte Ausgänge am DC09 Decoder vorhanden für:
– Motoranschluss
– Bremslicht (Vorwiderstand auf der Platine)
– Rücklicht (Vorwiderstand auf der Platine)
– Blinker links (Vorwiderstand auf der Platine)
– Blinker rechts (Vorwiderstand auf der Platine)
–Scheinwerfer vorn (Vorwiderstand auf der Platine)
– Blaulicht 1 (Vorwiderstand nicht auf der Platine, muss extern zugeführt werden)
– Blaulicht 2 (Vorwiderstand nicht auf der Platine, muss extern zugeführt werden)
– Frontblitzer (Vorwiderstand der Platine)
– Lichtausgang 2 (Vorwiderstand auf der Platine)
– Multifunktionsanschluss 1 (Vorwiderstand auf der Platine)
- • je nach CV Konfiguration (CV20) kann dieser MF-Ausgang als Lichtausgang 4 oder Servoausgang 1 verwendet werden
– Multifunktionsanschluss 4
- • je nach CV Konfiguration (CV111) kann dieser MF-Ausgang als Funktionsschaltausgang 2 oder zum Anschluss eines Halslensor genutzt werden
- • Vorwiderstand nicht auf der Platine, muss extern zugeführt werden
-
- • Steuerung mit Funktionstaste F11 einer DCC-Zentrale oder Funktionsbaustein J
– Multifunktionsanschluss 5 (Vorwiderstand auf der Platine)
- • je nach CV-Konfiguration (CV25) kann dieser MF-Ausgang als Funktionsschaltausgang 3 oder zum Anschluss einer Infrarot-LED für die aktive Rückmeldung genutzt werden
- • Steuerung mit Funktionstaste F12 einer DCC-Zentrale oder Funktionsbaustein J
– Infrarot-LED
- • zum Anschluss der Abstand-Leds am Heck des Fahrzeuges
Folgende Eingangssignale werden ausgewertet:
– Anschluss für Fototransistoren
- Diese sind für die Abstandsteuerung notwendig und dienen darüber hinaus zur Steuerung des Fahrzeuges über Funktionsbausteine oder Strahler einer DCC-Zentrale
– Akkuspannung
- der Decoder wertet alle 5 Sekunden die Akkuspannung aus
- iIst die Spannung zu niedrig, dann kann mit CV19 festgelegt werden, was das Fahrzeug tun soll
– Reedkontakt
- damit erkennt der Decoder eine eingeschaltete Stoppstelle
– Hallsensor
- es kann ein Hallsensor angeschlossen werden um
- die Bus- oder Müllauto– oder Feuerwehrautomatik zu aktivieren
- die Blaulichter und Frontblitzer ein- und auszuschalten
– Serieller Eingang
- zum Anschluss von LCIR Fernempfänger
- dient zur Fernsteuerung mittels PC Sender oder DC-Car®Booster
Hinweis: Um mit dem DC-Car®Booster die neuen Funktionen F10 – F13 bedienen zu können, ist ein Upgrade der Boosterfirmware notwendig. Bitte wenden Sie sich dazu via Email an mich.
DCC-Protokoll
Kurze DCC-Adressen von 1 – 127, lange Adressen von 128 – 9999.
Betriebsarten:
1. Das Fahrzeug fährt nach dem Einschalten mit einer festgelegten Fahrstufe sofort los
2. Das Fahrzeug steht nach dem Einschalten und kann nur über einen Fahrbefehl von der
Digitalzentrale oder Funktionsbaustein angefahren werden.
3. Das Fahrzeug steht nach dem Einschalten und kann nur über einen Fahrbefehl von der
Digitalzentrale angefahren werden.
4. Belegung der Funktionstasten
F0 Licht 1, Rücklicht
F1 Blinker links
F2 Blinker rechts
F1+F2 Warnblinker
F3 Fototransistoren vorn ein/aus
F4 Reedkontakt ein/aus (Stoppstelle ignorieren)
F5 Blaulicht
F6 Frontblitzer
F7 Licht 2
F8 MF 1 Licht 4
F9 MF 1 Licht 4 (wenn CV 20 auf 8 gesetzt)
F11 MF 4 (je nach Konfiguration der CV 111)
F12 MF 5 (je nach Konfiguration der CV 25)
F13 Infrarotstrahler hinten ein/ausschalten
Beim Einschalten des Decoders bzw. des Fahrzeuges wird folgende Lichtsequenz angezeigt:
1.) Bremslicht und Warnblinker kurz
2.) Warnblinker kurz
3.) Warnblinker kurz
4.) Warnblinker kurz
Die Scheinwerfer und das Rücklicht können nur zusammen ein- oder ausgeschaltet werden.
Innen- oder Seitenlicht, Nebellampen usw. können extra geschaltet werden.
Die zwei Blaulichter blinken in unterschiedlicher Geschwindigkeit. Somit ist eine echte Darstellung eines Einsatzfahrzeuges gegeben.
Sie können außerdem für moderne Einsatzfahrzeuge auf Doppelblitz bzw. auch auf invertierte LED-Blitzer umgeschaltet werden.
Viele Parameter des Decoders sind wie bei einem Lokdecoder über CVs einstellbar.
Firmware-Updates sind vorgesehen und auch notwendig, damit Sie immer von den neuesten Entwicklungen profitieren können.
Zum Updaten der Firmware wird empfohlen, in das Auto eine 8-polige Buchse einzubauen. Mit dieser können gleichzeitig die Parameter des Decoders via CV-Programmer verändert werden.
